ITSVG静止无功发生装置

静止无功发生装置并联接入系统中，利用可关断大功率电力电子器件（如IGBT）组成自换相桥式电路，通过电抗器并联在电网上，适当调节桥式交流侧输出电压的相位和幅值或直接控制其交流侧电流，迅速吸收或者发出所需要的无功电流，最终实现提高功率因数的目的。

产品原理

静止无功发生设备（SVG）能对不断变化的系统无功电流进行动态线性补偿，不仅补偿效果稳定优良，而且克服了传统电容柜体积庞大、容易和系统产生谐振等缺点，同时设备可以进行连续、双向（感性／容性）无功补偿，广泛应用于农网低负载系统。其基本原理如右图所示：以并联的方式接入配电系统，产品采用可关断电力电子器件（1GBT）组成自换相桥式电路，经过电抗器并联在电网上，适当地调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流。迅速吸收或者发出所需的无功功率，实现快速动态调节无功的目的。作为有源型补偿装置，跟踪冲击型负载冲击电流并补偿的效果尤为显。

型号释义

技术参数

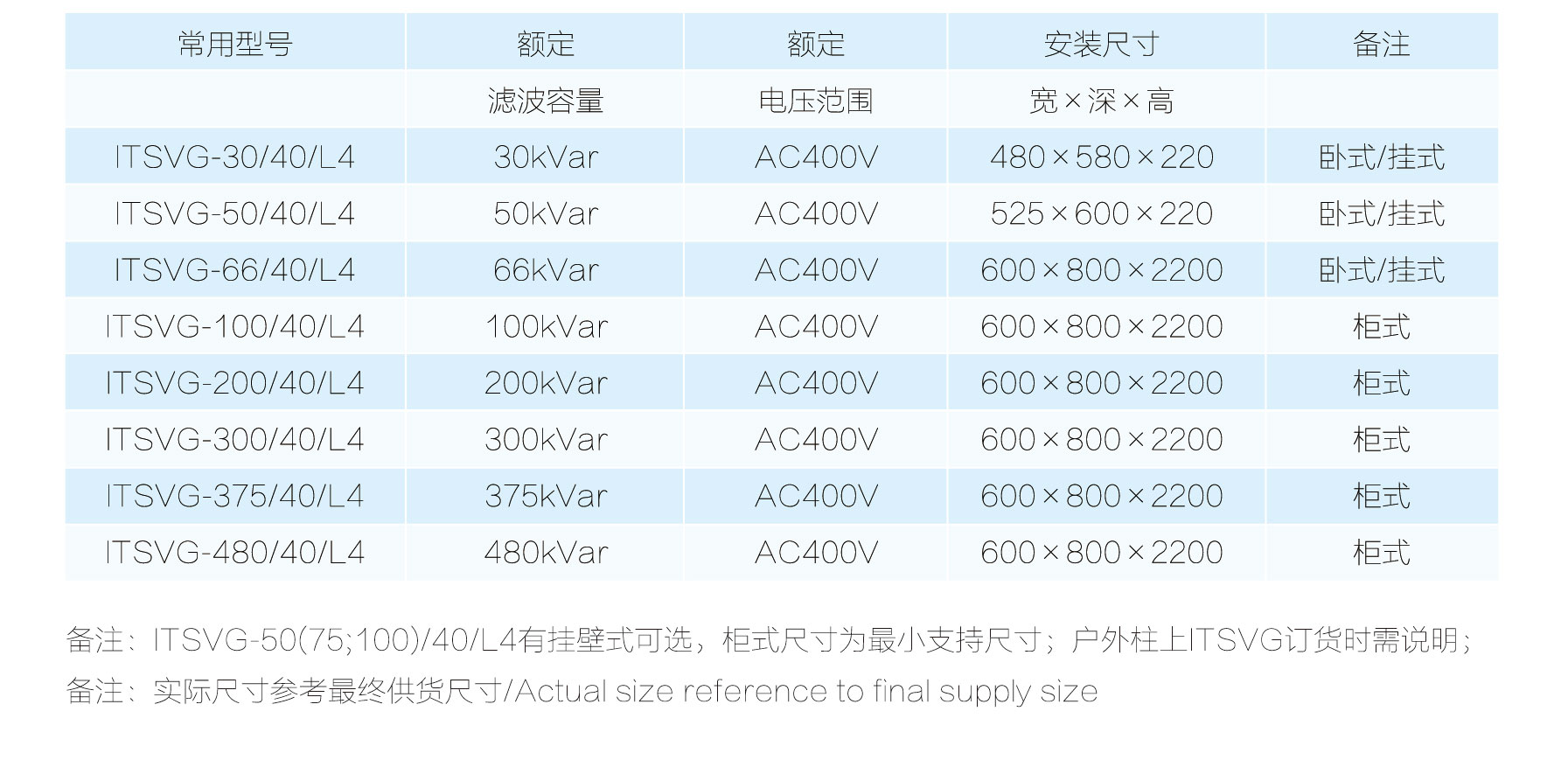

规格型号
