ITAPF有源滤波器产品

应用领域

灵活而功能强大的工业级ITAPF 是具有标准19 英寸外型、功能强大的工业级ITAPF，其极高的系统可用性能够满足用户高性能的应用需求。

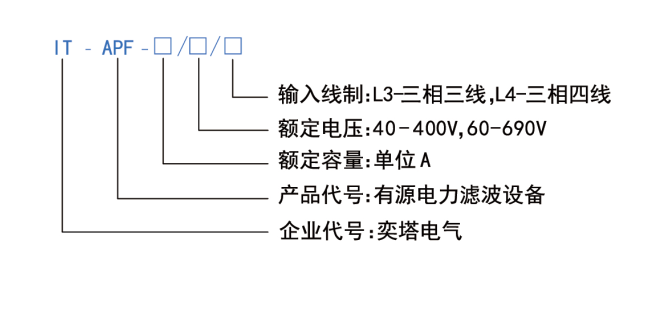

型号释义

产品特点

○ 适合水平和垂直安装，适用各种环境使用，有利于各类矫正任务完成



○ 直观的电能数据对比分析



○ 良好的三相电流不平衡动态调节



○ 实时动态无功功率补偿调节



○ 工业级的产品性能，超强滤波补偿能力



○ 智能电能质量管理

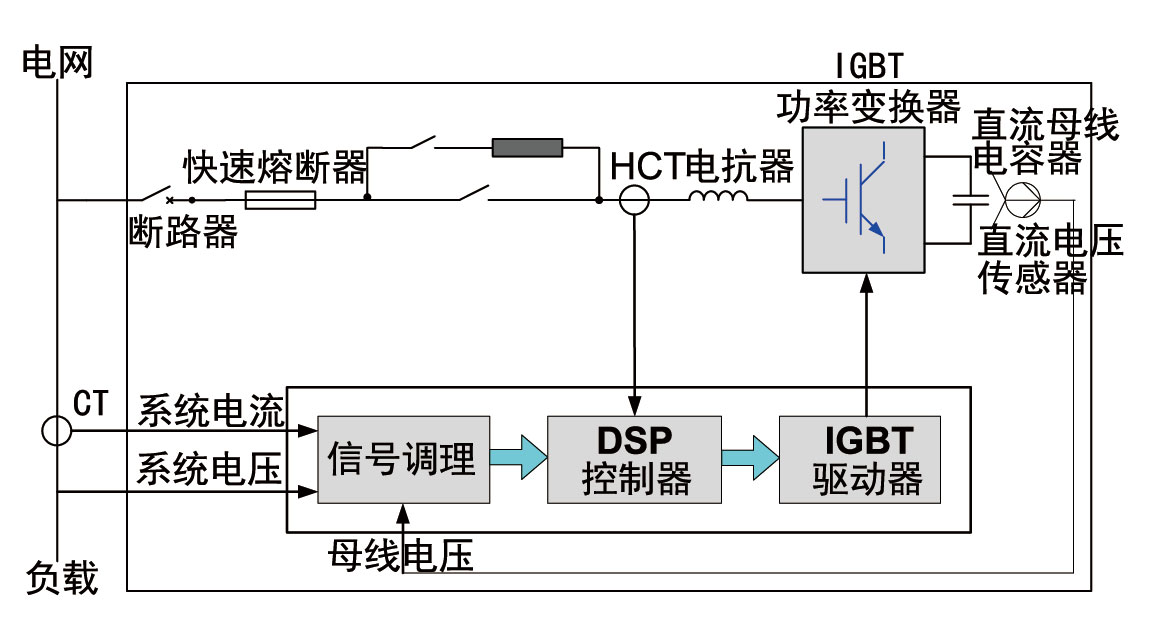

产品原理

ITAPF 通过外部互感器CT 实时采集负载电流信号，通过内部检测电路分离出其中的无功功率与谐波电流大小，并自适应输出ZVPWM 信号给IGBT，通过IGBT 逆变出同负载大小相等相位相反电流，实时实现动态无功补偿和谐波滤除。  ITAPF 的输出补偿电流是根据系统的无功需求与谐波量动态变化的，因此不会出现过补偿，柔性的无功补偿不会产生涌流冲击。  ITAPF 可自动限制在100% 额定容量输出，内部过载保护功能充分保证了设备不会过载运行。

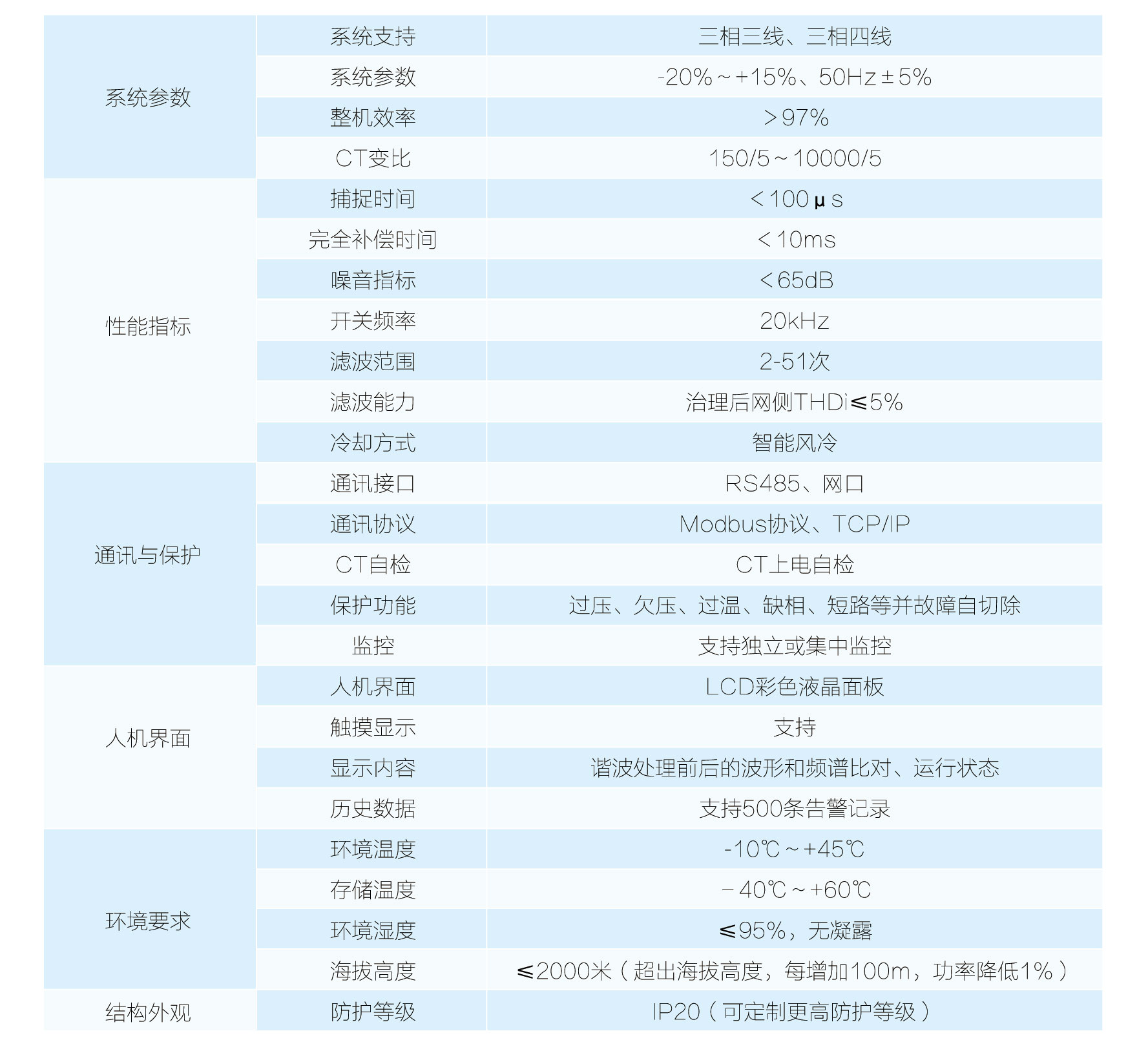

技术参数

规格型号
